1 機型特點 1.1 本系列是化工行業95年頒布的新標準機架，是為攪拌傳動裝置（HG21563-95）配套的機架.機架分A型(軸封采用2001、2003、2004、2006、2008機械密封)、B型（軸封彩用2002、2005、2007機械密封或371、372、377、378填料箱）。機架輸出端接口可與安裝底蓋或釜口法蘭聯接。

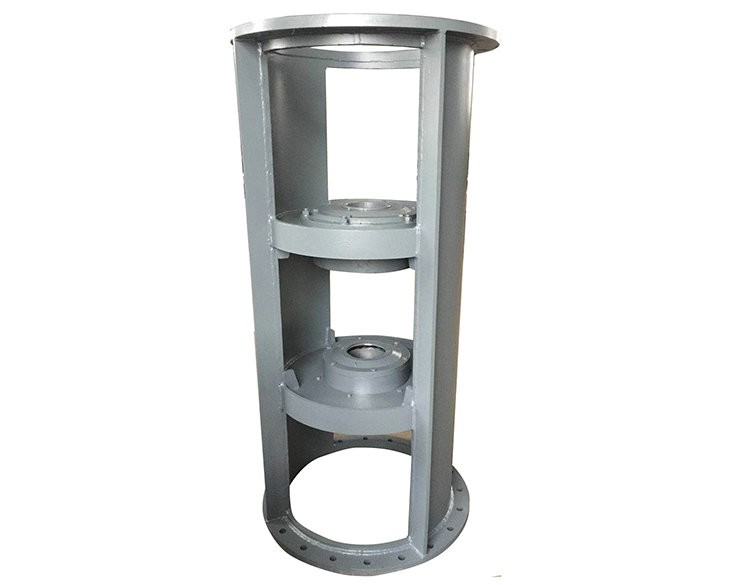

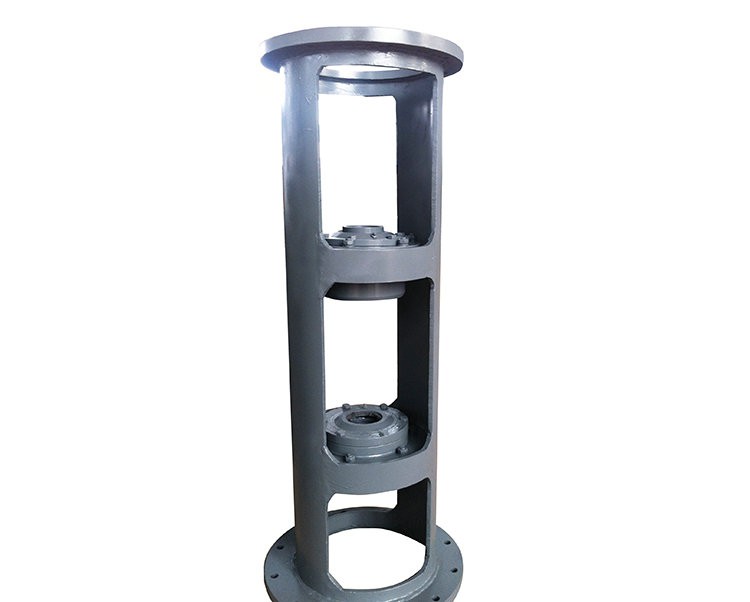

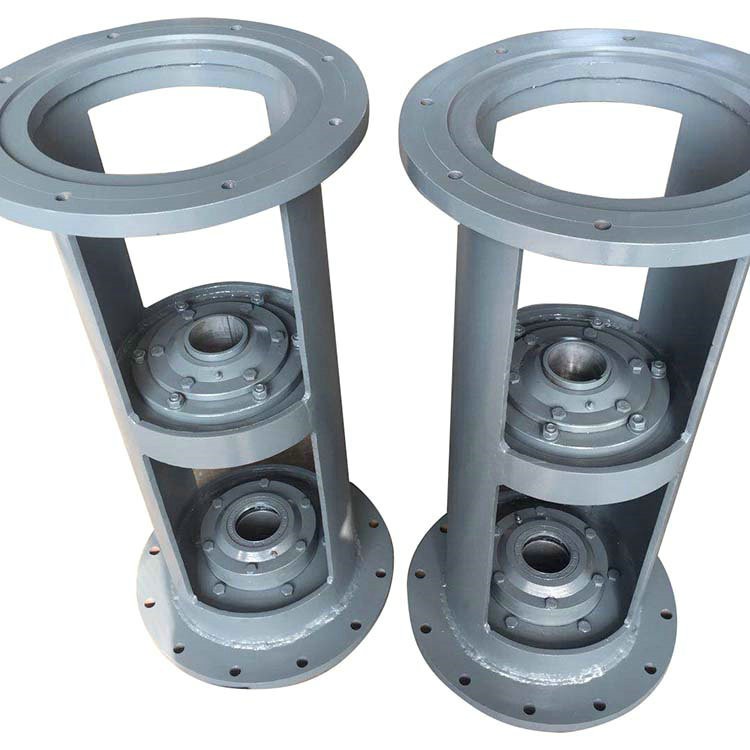

SJ雙支點焊接機架
　當具備下列條件之一時，可選用單支點機架：
　?、匐妱訖C或變速器有一個支點，經核算可承受攪拌軸的載荷；
　　②設置底軸承作為一個支點；
　?、圯S封本體設有可以或許作為支點的軸承；④在攪拌設備內，攪拌軸中部設有導向軸承，可以或許作為一個支點。雙支點機架機架中間設有兩個獨立支承，適用于重攻擊負載或?qū)嚢杳芊獠鹦队懈咭蟮奶厥鈭鏊?。加快機輸出軸與攪拌軸連接須采用彈性聯軸器。當不具備選用單支點或無支點機架的條件時，應選用雙支點機架。
　　以保證把持時攪拌軸下端的偏擺量不大機架應保證變速器的輸出軸與攪拌軸對中，機架攪拌裝備的機架應該使攪拌軸有足夠的支承間距。同時還應與軸封裝置對中。機架軸承除承受徑向載荷外，還應承受攪拌器所產生的軸向力。多數情況下，機架中間還要裝配中間軸承裝配，以改進攪拌軸的支承條件。機架的型式可分為無支點機架、單支點機架和雙支點機架三種。無支點機架機架本身無支撐點，攪拌軸系以加快機輸出軸的兩個軸承支點作為支持。適用于軸向力較小或僅受徑向力，攪拌負載平勻的場所。
雙支點機架。不宜于選用無支點、單支點機架時，應選用雙支點機架。但選用的雙支點機架兩支點軸承結構不帶緊定套，而攪拌軸的軸向位置不能調整時，且攪拌軸與減速機之間的聯結須選用TK型彈性塊聯軸器。
